ADVERTENCIA
Este manual contiene información muy importante acerca del uso y funcionamiento del
producto. Todo el manual debe leerse cuidadosamente.
Software de programación de
terminales remotos DxNet
PROGRAMADOR Dx Net
Guía de usuario
(DXPrg Net P03)
PREFACIO .................................................................................................................................................3
PROGRAMADOR DX NET .....................................................................................................................4
DESCRIPCIÓN GENERAL .............................................................................................................................4
REQUERIMIENTOS MÍNIMOS DE HARDWARE ..............................................................................................4
Instalación ............................................................................................................................................4
INTRODUCCIÓN A LA PROGRAMACIÓN .......................................................................................................5
Precauciones ........................................................................................................................................5
Conexión para programar....................................................................................................................6

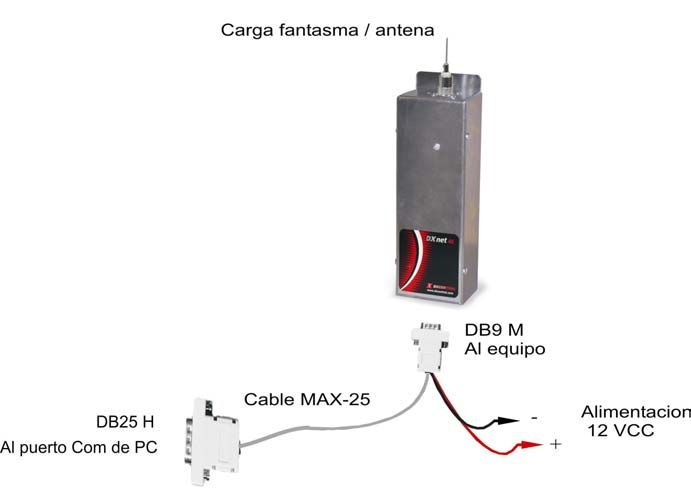

Esquema de conexión para programación ....................................................................................6
INGRESO AL PROGRAMADOR .....................................................................................................................7

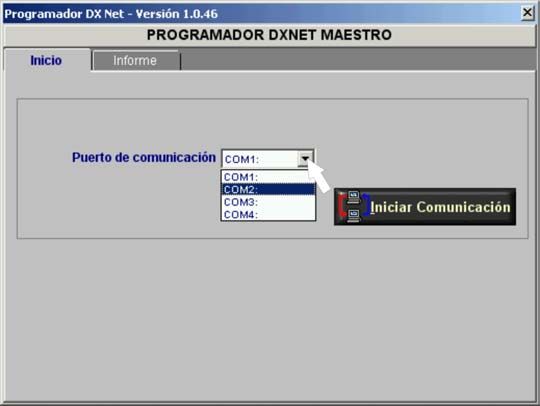

ELECCIÓN DE PUERTO DE COMUNICACIONES .............................................................................................7
OPERACIONES ...........................................................................................................................................8

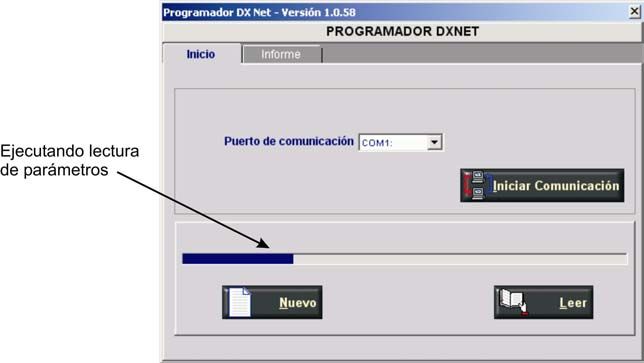

Leer parámetros ...................................................................................................................................8
Nueva plantilla .....................................................................................................................................9
Modificando los parámetros ...........................................................................................................10
Ejemplo de programación ..................................................................................................................11
COMENTARIOS ........................................................................................................................................12
DXPrg Net P03 -2- DX CONTROL
Prefacio DX Net es un sistema de monitoreo radial que opera en función de los eventos generados por los Terminales Remotos. Dentro del sistema de monitoreo cada equipo remoto debe ser identificado, para lograr que los datos que éste envíe a la estación receptora sean interpretados por la misma y/o por el software de monitoreo asociado. En el presente documento se detalla cómo programar los equipos terminales de monitoreo. DXPrg Net P03 -3- DX CONTROL
PROGRAMADOR Dx Net
Descripción general
PROGRAMADOR Dx Net es un software que permite programar los terminales remotos de la
línea Dx Net, personalizándolos dentro de un sistema de monitoreo.
Con la misma aplicación de software, es posible leer los parámetros que el terminal ya tiene
grabados.
Requerimientos mínimos de hardware
PROGRAMADOR Dx Net es una aplicación bajo plataforma Windows, que puede ejecutarse
sobre un computador con los siguientes requerimientos:
REQUERIMIENTOS MÍNIMOS DE HARDWARE
Procesador Pentium III 400 MHz
Memoria RAM 32 M Bytes
Disco duro 100 Mbytes
Sistema operativo WIN 98 (Seg. Edic.) o superior
Puertos de comunicación serie 1 puerto RS 232 para uso exclusivo del programador
CD-Rom Multiread (para instalación)
Instalación
Si se cuenta con alguna versión anterior de programa, debe desinstalarse antes de proceder a
la nueva instalación. Para ello, eliminar el directorio dxprograbo en C:\Archivos de programa\
dxcontrol\ dxprograbo .
Para instalar la aplicación de software, se debe ejecutar Setup.exe desde el CD de instalación
o la ubicación conocida.
El instalador del programa creará una carpeta en C:\Archivos de programa\ dxcontrol\
dxprograbo donde se guardarán los archivos de configuración local.
Finalizada la instalación, comuníquese con su proveedor, para obtener el
número de serie que le permitirá comenzar a utilizar el software.
DXPrg Net P03 -4- DX CONTROL
Introducción a la programación
La programación de un terminal remoto consiste principalmente en:
Asignación del número de identificación del terminal remoto (Nro. de Abonado).
Asignación de período de reporte (Intervalo de Supervisión).
Configuración de flanco de disparo en las entradas.
La decisión de cuáles parámetros han de ser modificados en cada equipo, queda en manos del
Usuario Programador, de acuerdo al modelo de equipo de que se trate.
Para el caso de equipos que utilicen interfaz de comunicación Full Data Transfer (FDT), no
necesariamente habrán de configurarse los flancos de disparo de las entradas, pero sí será
necesario asignar el número de abonado, y el intervalo de supervisión.
La configuración de flancos de disparo de las entradas debe hacerse obligatoriamente en el
caso de transmisores que se instalen como autónomos (sin interfaz FDT).
En el siguiente cuadro se marca con una X la programación indispensable para cada caso:
Transmisor
Transmisor con FDT Parámetro
Autónomo
X X Nro. Abonado
X X Intervalo de Supervisión
X Flancos de disparo
Precauciones
CONECTAR EL CABLE DE PROGRAMACIÓN EN AMBOS EXTREMOS, ANTES DE
ALIMENTAR. El cable de programación vincula GND entre el equipo y la PC.
NO ALIMENTAR EL EQUIPO SIN CARGA FANTASMA O ANTENA. Cuando un terminal
remoto es alimentado realiza operaciones automáticas de autotesteo y envía señales
de reconocimiento y medición a la estación central; aún sin haber sido programado.
Esto implica transmisiones de señales de RF hasta que se interrumpa este proceso por
una grabación ó lectura de parámetros.
UTILIZAR PARA LA PROGRAMACIÓN FUENTE DE ALIMENTACIÓN Ó BATERÍA CON
TENSIÓN DE 12 VCC (tensión no menor que 11 ± 10% V). Alimentar el equipo con el
valor de tensión apropiado, garantiza una correcta programación.
DXPrg Net P03 -5- DX CONTROL
Conexión para programar. Los procedimientos y esquemas que se detallan para la programación, son válidos tanto para el transmisor autónomo como para el que opera con FDT. Esquema de conexión para programación DXPrg Net P03 -6- DX CONTROL

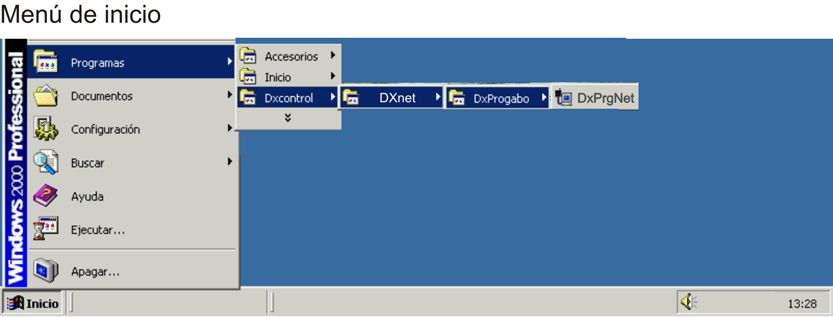

Ingreso al Programador Para comenzar a utilizar la aplicación, ejecutar desde el icono del escritorio. Otra forma de ingresar al sistema es desde el Menú de inicio\Programas\DxControl\DxNet\Dxprograbo\DXprgNet Elección de puerto de comunicaciones La pantalla inicial del sistema contiene un menú, donde habrá de elegirse el puerto a utilizar para la programación para luego Iniciar la Comunicación. DXPrg Net P03 -7- DX CONTROL

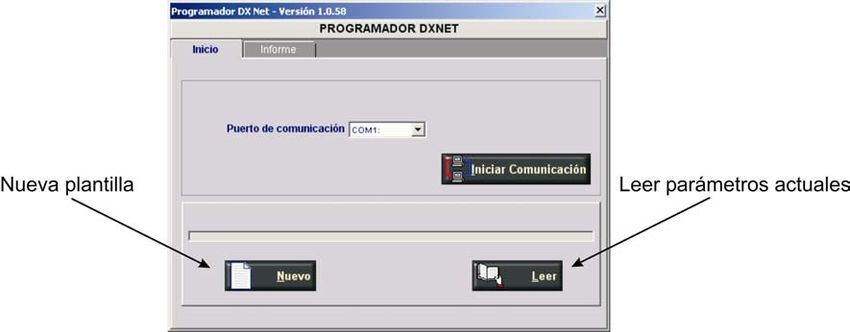

Operaciones Una vez iniciada la comunicación, el Usuario decide: : si desea conocer la programación actual del terminal remoto conectado : si desea una nueva plantilla de trabajo Leer parámetros Al ejecutar Leer desde la pantalla de Inicio, se observa el avance de la barra de progreso. Una vez finalizada la lectura, se presenta la pantalla General, con los parámetros leídos desde el terminal remoto. DXPrg Net P03 -8- DX CONTROL
Nueva plantilla

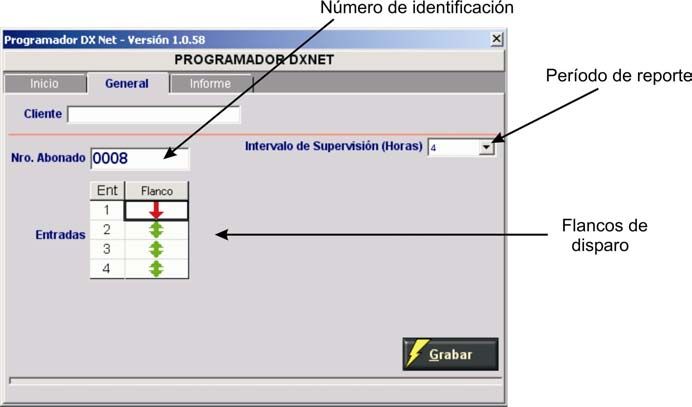

Al ejecutar Nuevo desde la pantalla de Inicio, se accede automáticamente a la pantalla
General, con una plantilla que contiene valores default:
Ejemplo:
Nro. Abonado: 0001
Flancos de disparo: todos dobles
Intervalo de Supervisión: 3 horas.
DXPrg Net P03 -9- DX CONTROLModificando los parámetros

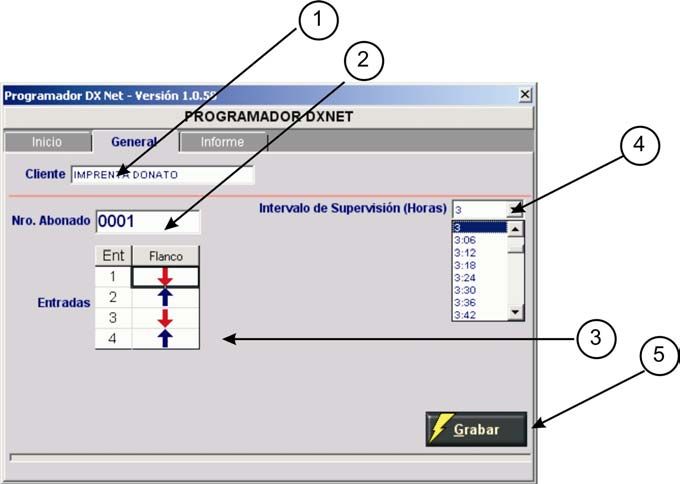

El Usuario programador puede editar todos los campos, y cuenta además con un campo
Cliente, para descripción.
En el campo Cliente, se ingresa la descripción del cliente donde será instalado el equipo,
para mostrarlo en el informe de programación. Dentro de este campo se pueden ingresar hasta
30 caracteres (letras y/o números).
Para modificar: clic sobre el campo Cliente e ingresar la descripción.
Nro. Abonado es el campo que contiene el número que identificará al terminal remoto
dentro del sistema de monitoreo. En este campo, se admiten sólo números dentro del rango
permitido en un sistema de monitoreo Dx Net ( 0001 al 4000 ).
Para modificar: clic en el campo Nro. Abonado e ingresar el nuevo número.
Campos de configuración de flancos de disparo. Se disponen cuatro campos, cada uno
corresponde a la configuración de una entrada diferente: 1,2,3,4.
Disparo por flanco positivo: detección de cambio de 0V a 12V.
Disparo por flanco negativo: detección de cambio de 12V a 0V.
Disparo por doble flanco: detección de cambio de 0V a 12V y de 12V a 0V.
Para modificar: doble clic en el campo de la entrada correspondiente y cambia
automáticamente a la opción siguiente.
Intervalo de Supervisión es el campo donde se asigna el período de reporte del terminal
remoto. Se trata de intervalos de tiempo configurables en pasos de 6 minutos. La elección del
intervalo de Supervisión, está directamente relacionada con el nivel de seguridad y el tráfico de
señales en el sistema de monitoreo.
Para modificar: clic en el menú del campo Intervalo de Supervisión, y seleccionar la opción
deseada.
Botón de operación Grabación de datos. Graba los nuevos parámetros en el terminal
remoto. Al ejecutar Grabar desde la pantalla General, se observa el avance de la barra de
progreso.
Una vez finalizada la carga en la barra de progreso, se ha concluido con la operación, y se

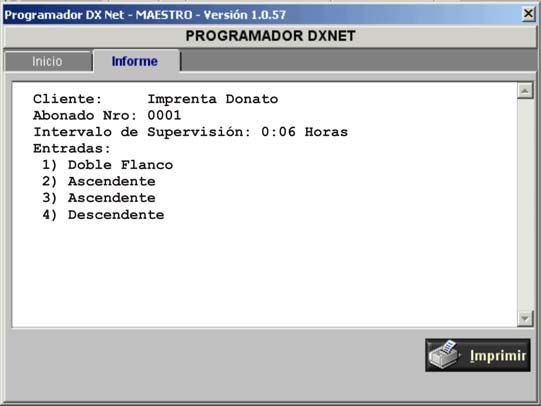

observa en la siguiente pantalla el informe de programación.
DXPrg Net P03 - 10 - DX CONTROLDesde el Informe, el botón , permite imprimir los datos de pantalla en la impresora
predeterminada en el computador.
Ejemplo de programación
Se desea programar un transmisor DX NET 4E como autónomo; con número de identificación
3, con posibilidad de enviar eventos de disparo y reposición de la Entrada 1, y sólo disparo de
las entradas 2, 3 y 4.
Intervalo de Supervisión cada 3 horas.
Procedimiento:
Conectar el cable MAX-25 a un puerto serie de la PC (COM1 o COM2)
Colocar al equipo una carga fantasma o antena.
Conectar el cable MAX-25 al equipo (terminal con conector DB9).
Alimentar el equipo, conectando los terminales de cocodrilo a la fuente de alimentación ó
batería. (Nota: en caso de batería, deberá tener tensión no menor que 11 ± 10% V).
Ejecutar PROGRAMADOR Dx Net USUARIO.
Una vez abierto el programa, elegir el puerto de comunicaciones desde el menú en la
pantalla de inicio.
Modificar el número de Abonado ingresando el número nuevo en el campo Nro.
Abonado.
Modificar el intervalo de reporte:
Elegir el intervalo deseado en el campo Intervalo de Supervisión.
Seleccionar los flancos apropiados en cada entrada.
Grabar los parámetros seleccionados:
Presionar el botón Grabar
Una vez finalizada la carga en la barra de progreso, se ha concluido con la programación del
equipo.
DXPrg Net P03 - 11 - DX CONTROLComentarios A continuación se comentan algunos mensajes de advertencia y los posibles motivos para su aparición. El puerto seleccionado para comunicar no se encuentra operativo. El puerto seleccionado para comunicar no es válido para el computador. El equipo se encuentra desconectado. No hay vínculo entre el terminal remoto y el computador. El cable de programación utilizado no es compatible con el equipo. La alimentación no es apropiada. El número de abonado que se intenta programar está fuera del rango permitido para el sistema. DXPrg Net P03 - 12 - DX CONTROL
