THOR 17 1.0 09/2020-ES
Consecuentemente sencillo
Videomediastinoscopia HD – Plug & Play
Mediastinoscopia videoasistida en calidad HD de KARL STORZ
Prospectivo – Compacto – Sencillo
La mediastinoscopia videoasistida es de gran valor e importancia en la cirugía torácica para la
clarificación histológica de ganglios linfáticos mediastínicos y la estadificación de tumores. Es
evidente, que para ello se requiere una imagen nítida que permita un diagnóstico correcto de
las estructuras tisulares y la disección precisa de los ganglios linfáticos.
La tecnología de vanguardia CMOS y la fuente de luz LED integrada en el mango, garantizan
que los videomediastinoscopios HD generen imágenes de alta calidad.
Fácil de sujetar
El mango de diseño ergonómico es completamente esterilizable en autoclave. La espátula,
con ranura longitudinal en el lado derecho, destaca por su diseño equilibrado y ligero.
En combinación con los botones con retroalimentación táctil situados en el mango, el sistema
de cámara IMAGE1 S™ de KARL STORZ le permite efectuar los ajustes necesarios para
© KARL STORZ 96082017 THOR 17 1.0 09/2020/EW-ES
obtener una calidad de imagen óptima.
El nuevo sistema de mediastinoscopia videoasistida en calidad HD se utiliza con el sistema de
cámara modular KARL STORZ IMAGE1 S™ y el instrumental correspondiente.
Plug & Play!
2

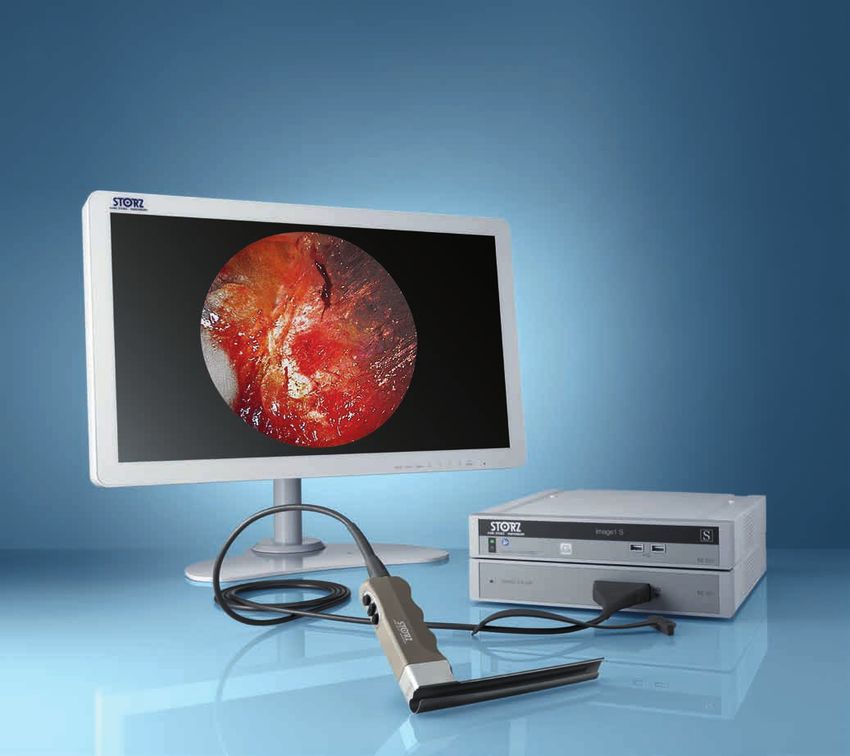

Componentes del sistema de mediastinoscopia videoasistida HD
de KARL STORZ
Monitor
TM220
Sistema de cámara
IMAGE1 S CONNECT®
TC 200ES/TC 201ES
Unidad de control de
cámara para cabezales
de cámara monochip
IMAGE1 S™ X-LINK
TC301

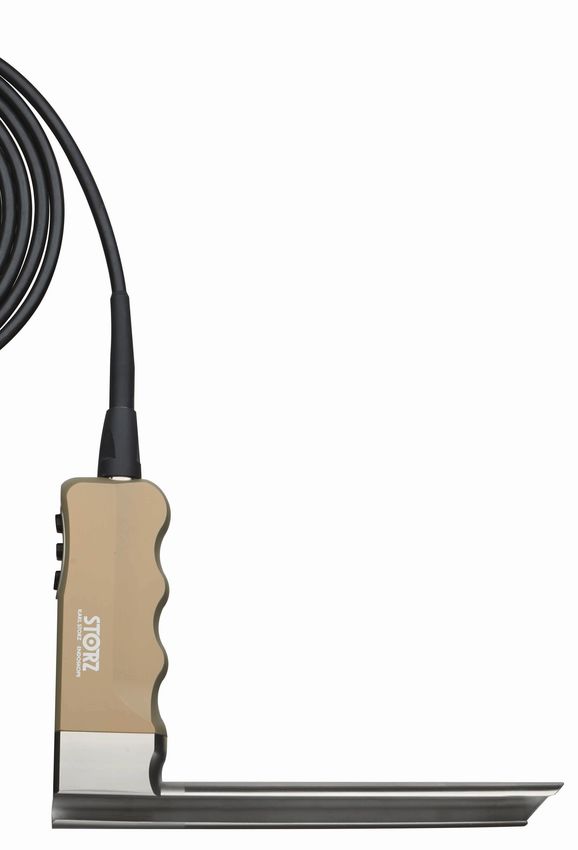

Videomediastinoscopio HD
© KARL STORZ 96082017 THOR 17 1.0 09/2020/EW-ES
10973HD
Instrumental 10971EN
Tubos de aspiración y
coagulación unipolar
Tijeras y pinzas CLICKLINE 33151MK
Gama de pinzas MEDIAFIT
10971GO
3
Características especiales
Nuevas tecnologías permiten un trabajo sencillo y económico
Plug & Play!

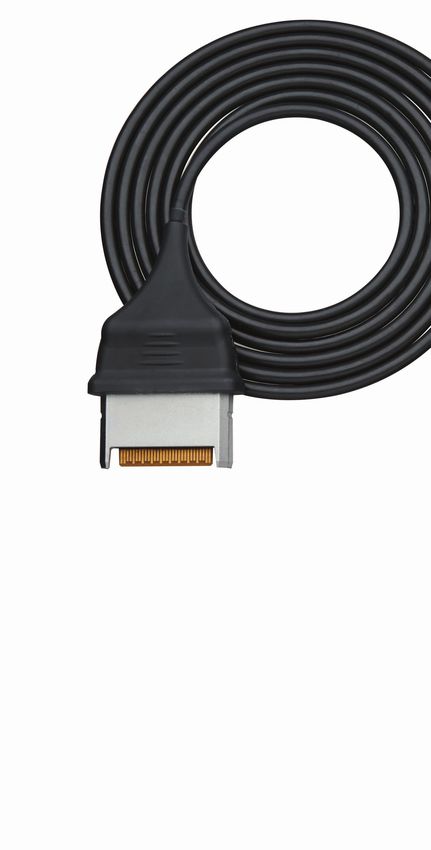

Cable con conector para el módulo de la cámara
IMAGE1 S™ X-LINK

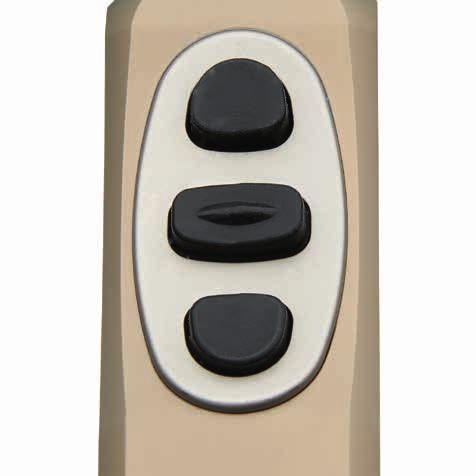

Botones programables con retroalimentación táctil
para el control de la cámara
La espátula con ranura longitudinal en el lado
derecho permite introducir el intrumental
correspondiente KARL STORZ
4

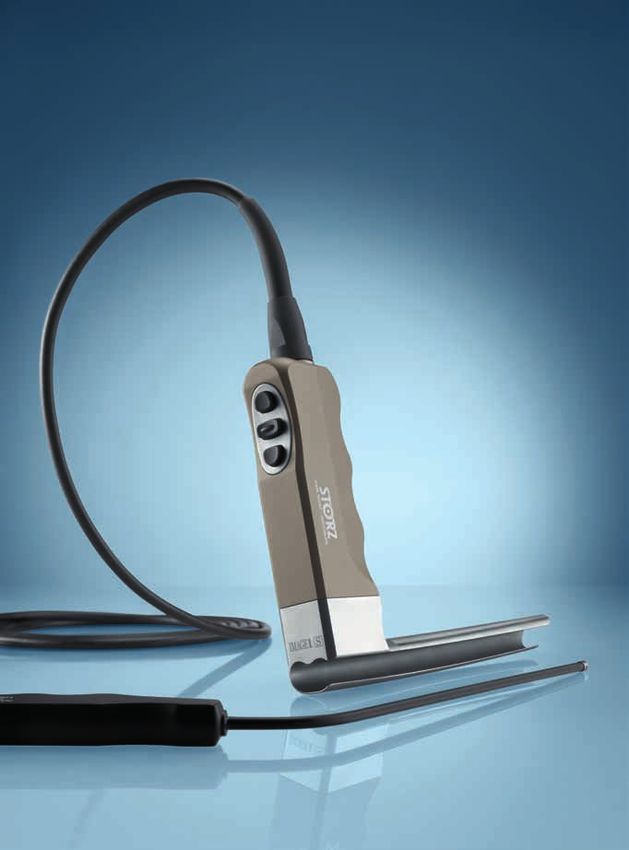

Sistema compacto y ergonómico,
completamente esterilizable en autoclave
Mango ergonómico con
fuente de luz LED integrada
Tecnología CMOS
con sensor de cámara
«chip on the tip»
en calidad HD
5
Set básico para mediastinoscopia videoasistida en calidad HD,
se compone de:
10973HD Videomediastinoscopio, con ranura lateral
proximal, longitud 15 cm, para utilizar con
IMAGE1 S™
39502ZH Bandeja quirúrgica, para limpieza, esterilización
y almacenamiento de instrumentos, apilable,
con paredes de chapa perforada y asas retráctiles,
dimensiones exteriores (ancho x fondo x alto):
240 x 250 x 66 mm

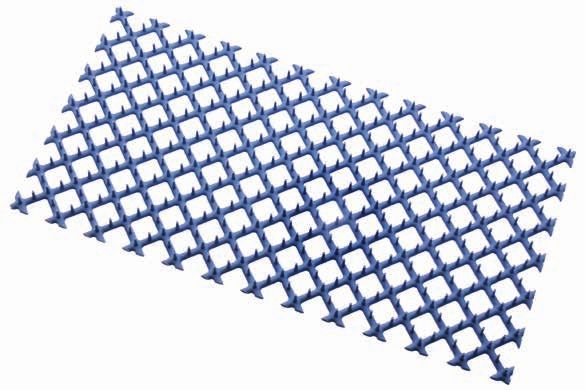

39100SH Rejilla de silicona LARGE DIAMOND GRID,
azul, mallas muy grandes, para almacenamiento
de instrumentos en bandejas quirúrgicas
estándar, recipientes de plástico y contenedores
para esterilización, dimensiones exteriores
(ancho x fondo): 230 x 240 mm
© KARL STORZ 96082017 THOR 17 1.0 09/2020/EW-ES
TC301 IMAGE1 S™ X-LINK, módulo de enlace, para
utilizar con videoendoscopios flexibles y cabezales
de cámara monochip (hasta calidad FULL HD),
tensión de trabajo 100 – 120 VAC/200 – 240 VAC,
50/60 Hz, para utilizar con IMAGE1 S CONNECT®
TC200 o bien IMAGE1 S CONNECT® II TC201
incluye:
Cable de red, longitud 300 cm
Cable de enlace, longitud 20 cm
6
TC200ES IMAGE1 S CONNECT®, unidad de conexión,
para usar con un máx. de 3 módulos de enlace,
resolución 1920 x 1080 píxeles, con
KARL STORZ-SCB y módulo digital de
procesamiento de imágenes, tensión de trabajo
100 – 120 VAC/200 – 240 VAC, 50/60 Hz
incluye:
Cable de red, longitud 300 cm
Cable de conexión DVI-D, longitud 300 cm
Cable de conexión SCB, longitud 100 cm
Memoria USB, 32 GB
Teclado USB de silicona, con touchpad, ES
TC201ES IMAGE1 S CONNECT® II, tecnología 4K
TM220 Monitor FULL HD de 27", resolución de la pantalla
1920 x 1080, formato de imagen 16:9, entradas de
vídeo: 2x DVI, 3G-SDI, VGA, S-Video, Composite,
salidas de vídeo: DVI, 3G-SDI, Composite, tensión
de trabajo 100 – 240 VAC, 50/60 Hz, 5 V salida de
corriente continua (1 A), montaje en la la pared con
soporte VESA 100
incluye:
Fuente de alimentación externa 24 VDC
Cable de red
Cubrecables
4x Tornillo de sujeción M4
9832SFH Pie de apoyo para monitor, para uso profesional,
regulable en altura, inclinable, giratorio +/-30°,
apto para la desinfección, blanco, con soporte
VESA 200, para utilizar con monitores de 32"
con un peso máx. de 15 kg
© KARL STORZ 96082017 THOR 17 1.0 09/2020/EW-ES
WD350-ES AIDA® con SMARTSCREEN®, sistema de
documentación, para la grabación de imágenes
fijas y secuencias de vídeo, dos canales hasta 4K,
2D/3D, tensión de trabajo 100 – 240 VAC, 50/60 Hz
incluye:
AIDA®
OR1™ SMARTSCREEN®
Teclado USB de silicona, versión española,
con touchpad
7
Tubos de aspiración y coagulación
10971EN Tubo de aspiración y coagulación, aislado,
con conexión para coagulación unipolar,
mango acodado, 5 mm Ø, longitud 20 cm
10971ENL Ídem, longitud 30 cm
10972EN Tubo de aspiración y coagulación, curvatura distal,
aislado, con conexión para coagulación unipolar,
mango acodado, 5 mm Ø, longitud 20 cm
10972ENL Ídem, longitud 30 cm
© KARL STORZ 96082017 THOR 17 1.0 09/2020/EW-ES
8

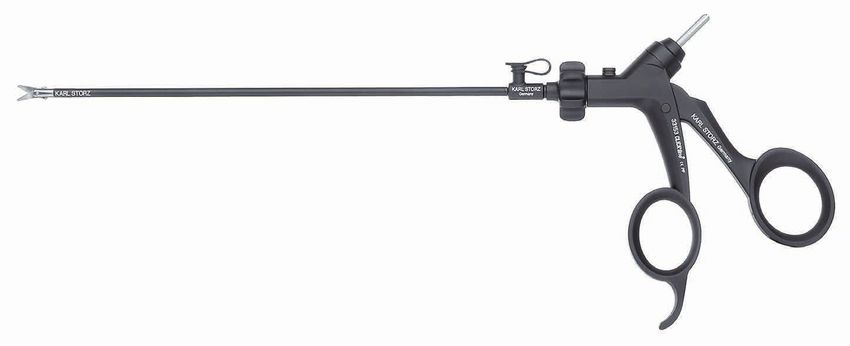

Tijeras CLICKline de METZENBAUM
33151MK Tijeras CLICKLINE de METZENBAUM, giratorias,
desmontables, aisladas, con conexión para coagulación
unipolar, con conexión de irrigación LUER-Lock para
limpieza, abertura bilateral, curvadas, tamaño 5 mm,
longitud 25 cm
incluyen:
Mango de plástico, sin dispositivo de bloqueo,
con mayor superficie de apoyo
Vaina exterior metálica, aislada
Inserto de tijeras
Pinzas para biopsia CLICKline
© KARL STORZ 96082017 THOR 17 1.0 09/2020/EW-ES
Pinzas para biopsia CLICKLINE, giratorias,
34151MB
desmontables, aisladas, con conexión para
coagulación unipolar, abertura unilateral,
tamaño 5 mm, longitud 25 cm
incluyen:
Mango de plástico, sin dispositivo de bloqueo,
con mayor superficie de apoyo
Vaina exterior metálica, aislada
Inserto de pinzas
9
Instrumental MediaFIT para mediastinoscopia
Las pinzas MEDIAFIT se caracterizan por su construcción modular compacta, equilibrada
y fina. Una limpieza óptima es posible, gracias a que las pinzas se pueden desmontar en
3 piezas.
La estandarización de los insertos de pinzas facilita la selección sin que el usuario tenga que
adaptar su técnica de trabajo. La longitud útil de los insertos de trabajo ha sido adaptada a
los diferentes modelos de mediastinoscopios de KARL STORZ.
Vaina exterior (21 cm) Mango
10970
550000
Inserto de trabajo Instrumento completo
10900GO 10971GO Pinzas para biopsia MEDIAFIT,
mandíbulas ovaladas, tamaño 8 x 16 mm,
vaina de 5 mm Ø, longitud 21 cm
24
10900GP 10971GP Pinzas para biopsia MEDIAFIT,
mandíbulas ovaladas, tamaño 6 x 12 mm,
vaina de 5 mm Ø, longitud 21 cm
20
10900GR 10971GR Pinzas para biopsia MEDIAFIT,
mandíbulas en forma de cuchara,
mandíbulas 5 mm Ø, vaina de 5 mm Ø,
longitud 21 cm
8
© KARL STORZ 96082017 THOR 17 1.0 09/2020/EW-ES
10900M 10971M Pinzas de disección y portatorundas
MEDIAFIT de MAASSEN, fenestradas,
abertura bilateral, vaina de 5 mm Ø,
longitud 21 cm
15
Consulte el catálogo de TÓRAX para ver más productos.
10Notas
© KARL STORZ 96082017 THOR 17 1.0 09/2020/EW-ES
Antes de realizar una intervención quirúrgica, se recomienda verificar si se ha elegido el producto idóneo. Es posible que los productos descritos
en esta publicación todavía no estén disponibles en todos los países, dependiendo de los criterios de homologación propios de cada territorio.
